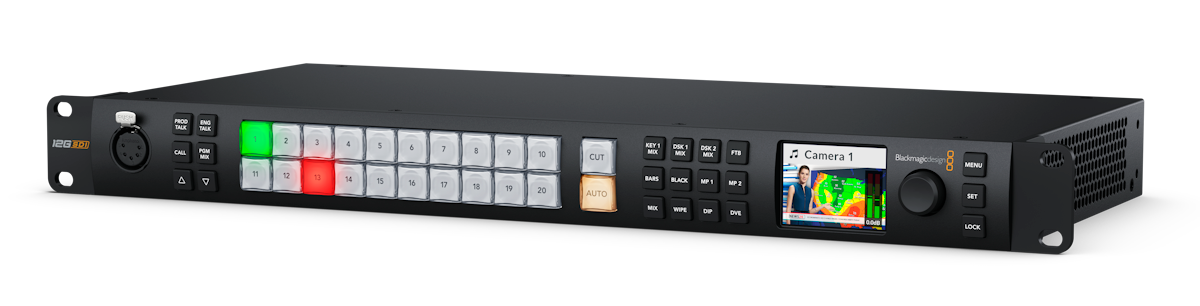

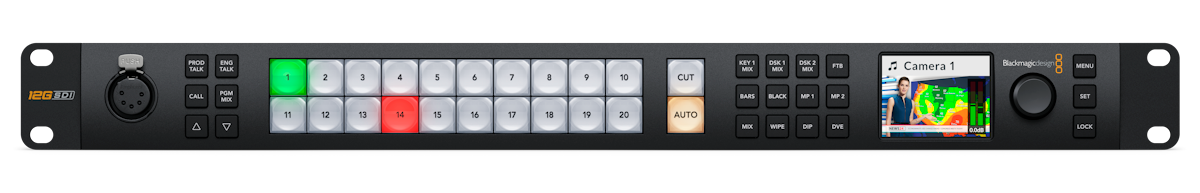

Blackmagic Design Mélangeur ATEM 2 M/E Constellation 4K

Un 2 M/E de référence dans la gamme Constellation

Conçu pour les régies modernes, l'ATEM 2 M/E Constellation 4K réunit la connectique 12G?SDI et une puissance d'habillage avancée dans 1U. Il s'inscrit au coeur de la gamme ATEM pour piloter des productions Ultra HD à haut débit avec une latence ultra faible.

Pour quels plateaux et productions ?

Parfait pour les plateaux TV, l'e?sport, l'événementiel corporate et la captation multicaméra en salle, il convient à toute régie cherchant un mélangeur 12G?SDI robuste, prêt pour le 2160p60 et compatible avec de vastes parcs de caméras.

Fonctionnalités clés pour la production live

12G?SDI et conversions sur toutes les entrées

Chaque entrée bénéficie d'une conversion de format et de fréquence, pour associer sources hétérogènes en HD et Ultra HD sans boîtiers externes. Les 12 sorties SDI routables s'adaptent aux besoins du plateau.

Habillage et compositing avancés

Avec 8 chroma keyers, 2 DVE, 2 Stinger et SuperSource, construisez plateaux virtuels, picture?in?picture et murs d'images complexes en un clin d'oeil.

Monitoring et audio intégrés

Deux multi view configurables assurent un contrôle précis du programme, de la prévisualisation et des sources. Le mixeur Fairlight 48 canaux avec EQ 6 bandes et dynamique garantit un son maîtrisé.

Intégration fluide en régie

Sortie webcam USB?C pour les logiciels de streaming, tally, réseau d'ordres, générateur de timecode interne et pilotage via logiciel ATEM ou panneau matériel complètent une solution tournée vers l'efficacité.

Caractéristiques techniques

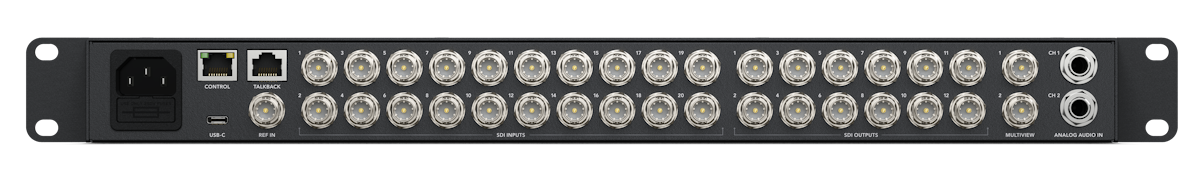

Catégorie	mélangeur	Entrées	20x SDI, Ref in SDI, 2x Jack 6,35
Format vidéo	2160p	Poids	2.97 kg
Nombre d'écrans	1.0000	Dimensions (mm)	482 x 234 x 44
Sorties	12x SDI, SDI Multiview

Nombre total d'entrées vidéo	20	Incrustateurs linéaires/en luminance	11
Nombre total de sorties vidéo	12	Incrustateurs de transition	2 Stinger, 2 DVE
Débits SDI	1.5G, 3G, 6G, 12G	Nombre total de couches	15
Entrées audio	2 x jack symétrique 1/4 pouce; 1 x réseau d'ordres XLR 5 broches	Générateurs de motifs	11
Sorties audio	1 x réseau d'ordres XLR 5 broches	Générateurs de couleurs	2
Entrées audio SDI	8 canaux d'audio intégré sur toutes les entrées SDI	Panneau de contrôle	Commutation d'urgence sur panneau avant, logiciel ou panneau matériel en option
Sorties audio SDI	16 canaux d'audio intégré sur toutes les sorties SDI	Fenêtres routables	32
Connexions timecode	Aucune	Tally	Rouge pour programme, vert pour prévisualisation
Entrée de référence	Tri?Sync ou Black Burst	Monitoring Multi View	2 x multi view configurables en 16, 13, 10, 7 ou 4 vues; monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des masques d'incrustation et du clean feed avec libellés et indicateurs audio en option
Synchronisation des entrées vidéo	Sur les 20 entrées	Norme vidéo du multi view	HD ou Ultra HD
Convertisseurs de fréquence d'images et de format	Sur les 20 entrées	Lecteurs multimédia	2 (canaux fill et key pour chaque lecteur)
Sorties AUX SDI	N'importe laquelle des 12 sorties SDI	Capacité bibliothèque images fixes	40
Sorties prévisualisation SDI	N'importe laquelle des 12 sorties SDI	Capacité bibliothèque clips	2 x jusqu'en 2160p60
Sortie programme SDI down?convertie	1	Longueur clip max en HD 720	3200 images
Sortie webcam	1 x USB?C supportant 720p ou 1080p à la fréquence d'images PGM	Longueur clip max en HD 1080	1600 images
Nombre de multi views	2 x 12G?SDI	Longueur clip en UHD 2160	400 images
Connexion panneau de contrôle	Ethernet (connexion directe ou via réseau)	Formats images fixes	PNG, TGA, BMP, GIF, JPEG, TIFF
Réseau d'ordres	RJ45 pour systèmes tiers	Format fichiers vidéo	Séquence TGA
Sortie tally	Via GPI and Tally Interface de Blackmagic Design sur Ethernet (vendu séparément)	Formats audio	WAV, MP3, AIFF
Ethernet	10/100/1000 BASE?T	Retard de traitement	Inférieur à 10 lignes
Interface ordinateur	1 x USB?C (USB 2.0)	Mixeur audio	48 canaux; modes On/Off/Audio?Follow?Video; mesure niveaux et crêtes; gain principal; égaliseur paramétrique 6 bandes; dynamique expanseur, gate, compresseur, limiteur
Normes vidéo SD	Aucune	Down?conversion	1 x sortie HD down?convertie sélectionnable
Normes vidéo HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60	Panneau de contrôle inclus	ATEM Software Control (Mac 13.0 Ventura, Mac 14.0 Sonoma ou plus récent; Windows 10 ou 11)
Normes vidéo Ultra HD	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60	Mises à jour logicielles	Via USB ou Ethernet (utilitaire ATEM Setup fourni)
Conformité aux normes SDI	SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A et B, SMPTE 2081?1, SMPTE 2081?10, SMPTE 2082?1, SMPTE 2082?10	Configuration	Via ATEM Software Control Panel; adresse IP du châssis via ATEM Setup Utility en USB
Échantillonnage vidéo	4:2:2	Systèmes d'exploitation	Mac 14.0 Sonoma, Mac 15.0 Sequoia ou ultérieur; Windows 10 et 11
Précision des couleurs	10 bits	Alimentation	1 x 100?240 AC interne
Espace colorimétrique	REC 709, REC 2020	Consommation d'énergie	140 W
Commutation automatique SDI	Détection automatique 1.5G?SDI, 3G?SDI niveau A/B, 6G?SDI, 12G?SDI	Installation physique	1 unité de rack
Incrustateurs en amont	8	Température d'utilisation	0 à 40 C (32 à 104 F)
Incrustateurs en aval	2	Température de stockage	-20 à 60 C (-4 à 140 F)
Incrustateurs chroma avancés	8	Humidité relative	0 % à 90 % sans condensation
SuperSource	1	Inclus	ATEM 2 M/E Constellation 4K; Pack de bienvenue avec QR code pour téléchargement du logiciel
DVEs	2
