Radial CATAPULT-mini-rx

Catapult Mini RX : un maillon récepteur dans l'écosystème Catapult pour simplifier les multipaires

La Catapult Mini RX s'inscrit dans une logique simple : remplacer une portion de multipaire audio analogique par un unique câble réseau blindé Cat 5, tout en conservant une connectique XLR familière. Elle se positionne comme le module récepteur d'un lien Catapult, capable de récupérer quatre canaux analogiques provenant d'un Catapult Mini TX ou d'un autre module Catapult, à plusieurs dizaines de mètres. Dans une configuration de scène moderne (FOH, retours, side rack, patch), ce format " boîte compacte + épanouis XLR " permet de gagner du temps au montage, d'alléger le câblage et de sécuriser le cheminement grâce à un câble unique.

À qui s'adresse ce récepteur Cat 5 vers XLR ?

La Catapult Mini RX est particulièrement adaptée aux ingénieurs son, techniciens plateau et prestataires qui veulent déporter 4 lignes analogiques sans tirer un multipaire lourd et encombrant. Elle convient aussi très bien aux groupes et structures disposant d'un rack retours ou d'un patch en bord de scène, lorsque l'on souhaite faire transiter des signaux micro ou ligne de manière ordonnée vers la console, un stage rack, un enregistreur ou un système de diffusion.

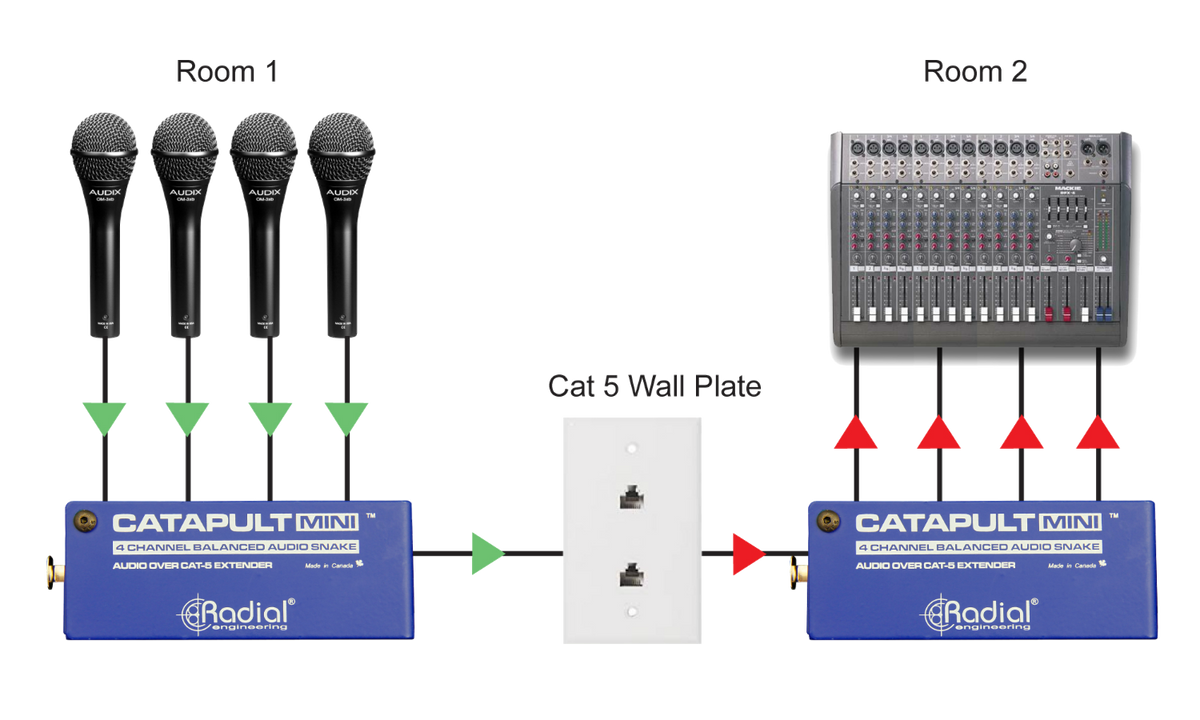

En contexte événementiel, elle apporte une solution efficace pour traverser une zone de passage (public, couloir technique, pont de scène) avec un seul câble. En installation, son gabarit réduit facilite l'intégration dans des espaces contraints, tout en conservant des sorties XLR immédiates pour une compatibilité maximale avec le parc existant.

Fonctionnalités et conception : l'efficacité d'un multipaire sur câble réseau

4 canaux analogiques sur un simple câble Cat 5 blindé

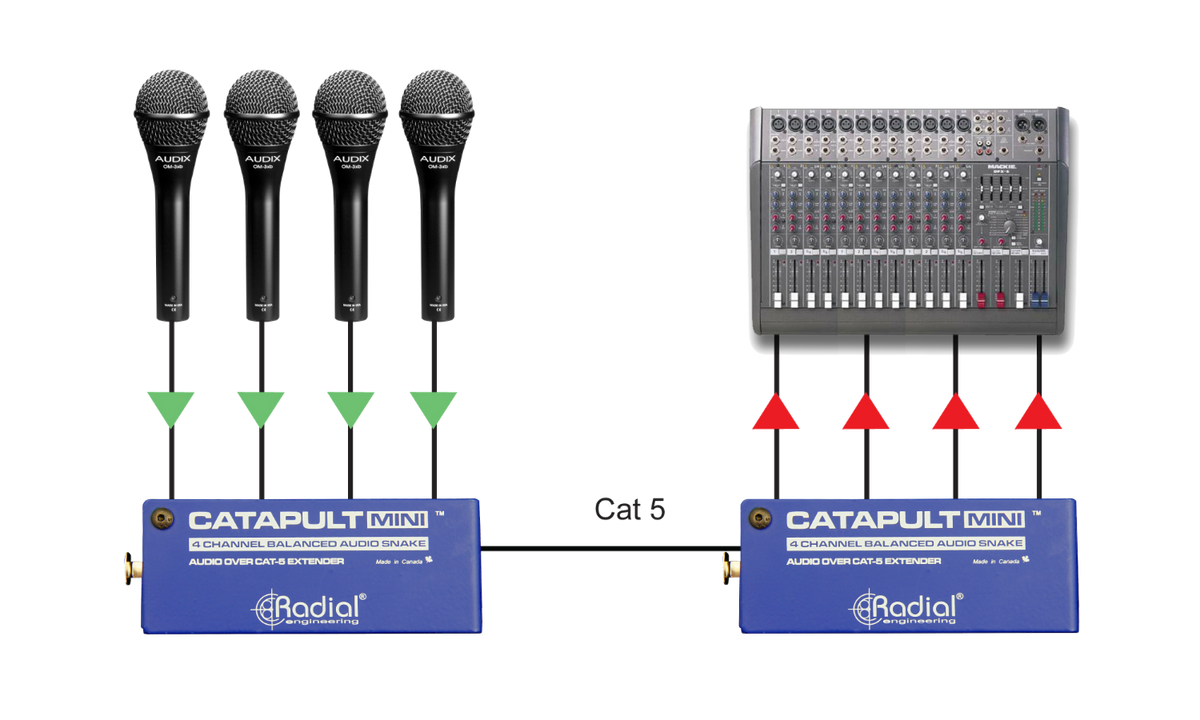

La Catapult Mini RX reçoit quatre canaux audio analogiques via un câble réseau Cat 5 blindé. Cette approche permet d'optimiser les longueurs et le passage de câbles, tout en gardant une utilisation intuitive : d'un côté un lien réseau robuste, de l'autre des sorties XLR prêtes à être patchées. Le module est conçu pour travailler avec un Catapult Mini TX (ou un autre module Catapult compatible) afin de constituer une liaison point à point fiable sur plusieurs dizaines de mètres.

Connectique scène : EtherCon et sorties XLR femelles

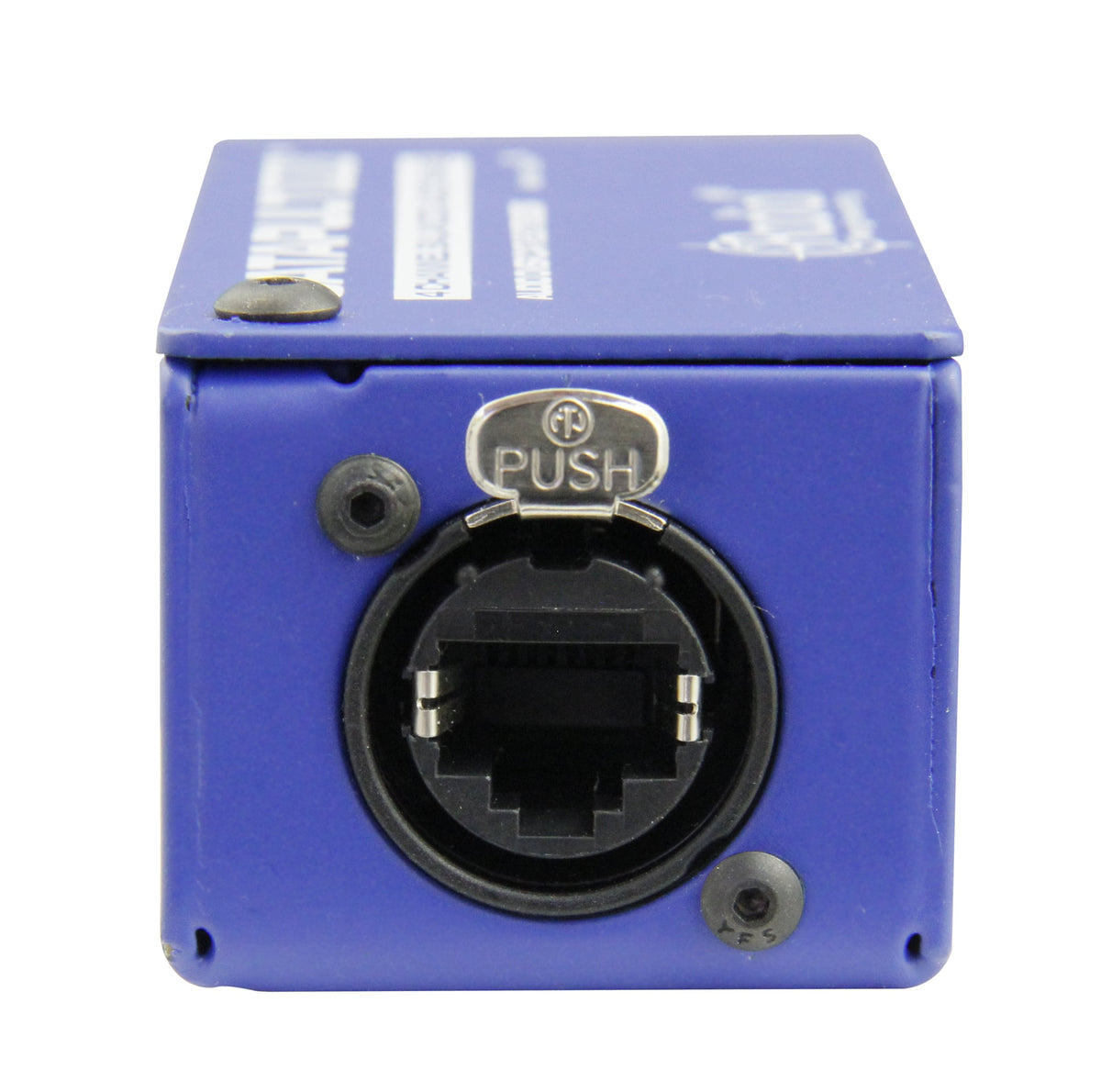

Le raccordement côté liaison se fait via une prise EtherCon, plus adaptée aux contraintes du live qu'un connecteur réseau standard. Côté audio, la Catapult Mini RX propose 4 XLR femelles, ce qui facilite le raccordement vers une console, un boîtier de scène, un patch ou tout équipement acceptant des entrées XLR.

Épanouis gainés et repérage couleur pour un patch rapide

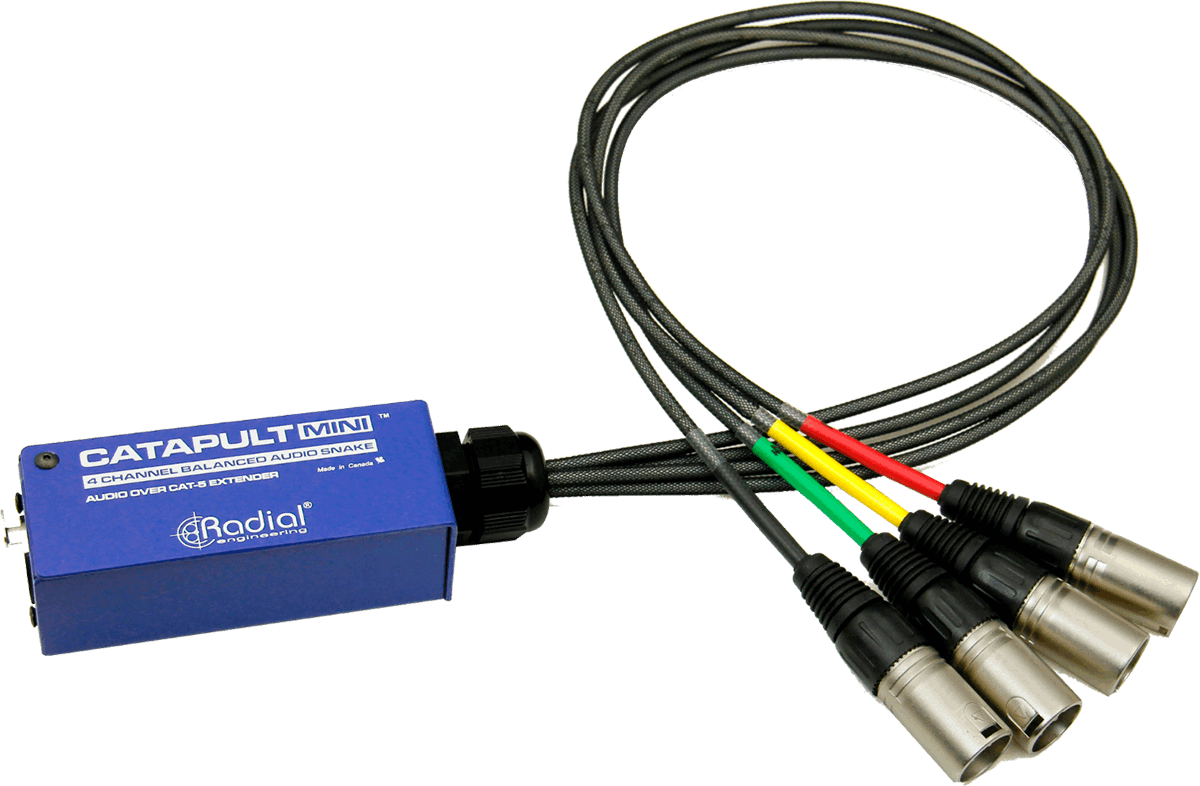

Sur le terrain, la clarté du patch fait gagner de précieuses minutes. La Catapult Mini RX intègre des épanouis de 60 cm protégés par une gaine tressée extensible, afin d'améliorer la résistance aux frottements et d'obtenir un câblage plus net sur un plateau chargé. Le repérage est renforcé par des étiquettes thermorétractables avec code couleur, pratique pour limiter les erreurs lors des changements de plateau, des balances rapides ou des interventions en lumière basse.

Compacte, légère et robuste

Avec son format miniature, la Catapult Mini RX se transporte facilement en flight, en mallette ou directement dans un tiroir de rack. Cette compacité ne sacrifie pas l'aspect " outil de tournée " : l'objectif est de proposer un récepteur multipaire léger, discret et prêt à encaisser les manipulations répétées, tout en restant simple à déployer.

Caractéristiques techniques

Catégorie	distributeur audio	THD	0,0005% @ 1 kHz
Nombre canaux	4	Sorties analogiques	4 x XLR
Conversion numérique	non	Ports	EtherCon
Niveau d'entrée max (dBu)	35	Dimensions (mm)	107 x 34 x 41
Réponse en fréquence	7 Hz - 20 kHz

Type	récepteur multipaire audio analogique	Entrée liaison	EtherCon
Nombre de canaux	4	Sorties audio	4 XLR femelles
Niveaux acceptés	micro ou ligne	Épanouis	60 cm
Compatibilité	Catapult Mini TX et autres modules Catapult	Protection	gaine tressée extensible
Support de transmission	câble réseau Cat 5 blindé	Identification	étiquettes thermorétractables avec code couleur
Portée indiquée	plusieurs dizaines de mètres
