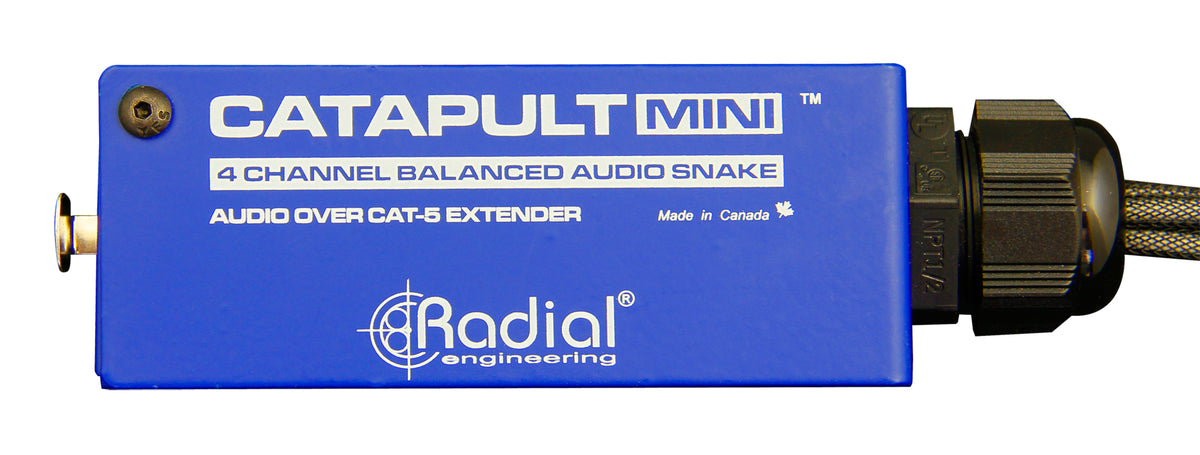

Radial CATAPULT-mini-tx

Catapult Mini TX : un maillon compact dans l'écosystème Catapult

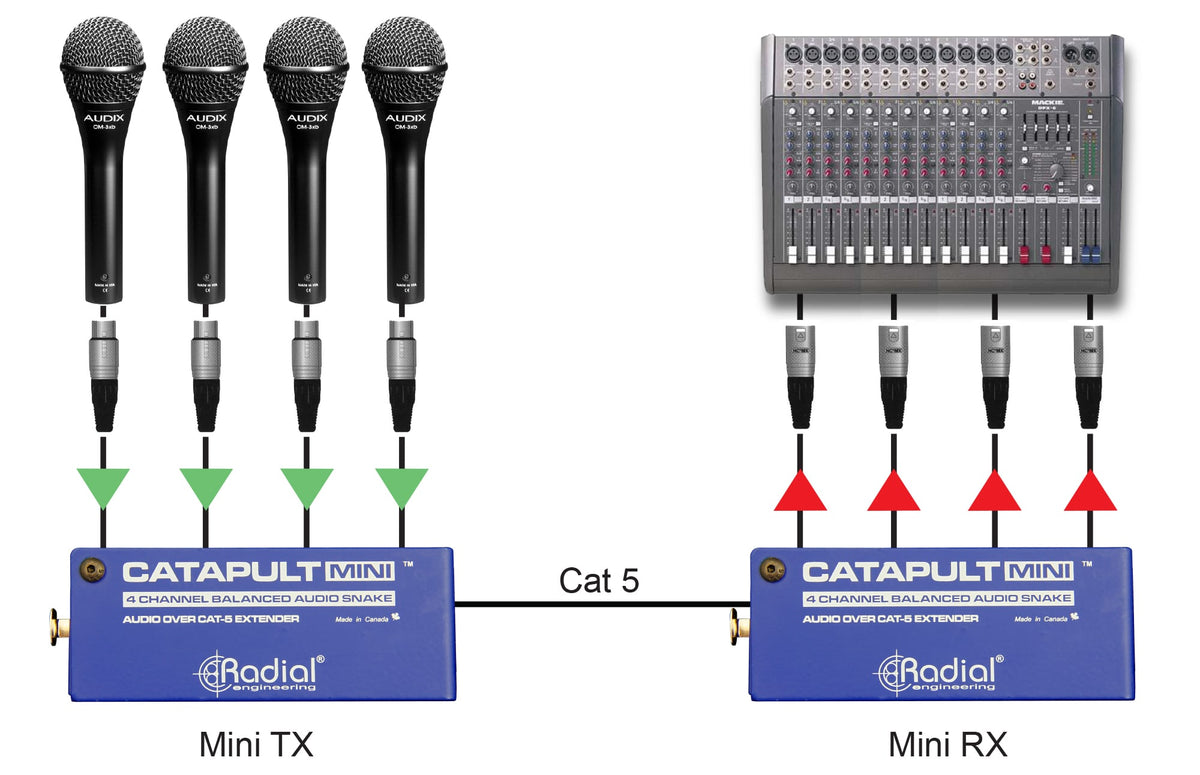

Le Catapult Mini TX s'inscrit dans une approche " multipaire simplifié " : transporter plusieurs lignes analogiques sans tirer un lourd faisceau XLR. En s'appuyant sur un câble réseau Cat.5 blindé, il permet d'étendre des liaisons micro/ligne vers un module de réception Catapult Mini RX (ou un autre module Catapult), tout en conservant une logique de patching familière grâce aux connecteurs XLR. C'est une solution pensée pour les configurations évolutives, où l'on veut gagner du temps au montage, alléger les passages de câbles et garder une distribution audio claire.

Pour qui et pour quels usages ?

Le Catapult Mini TX s'adresse aux ingénieurs du son, musiciens, techniciens plateau et intégrateurs qui ont besoin de déporter des signaux analogiques (niveau micro ou ligne) entre la scène, une cabine, une régie, un local technique ou un rack. Il est idéal pour relier un sous-ensemble (batterie, backline, pupitre RF, retours, side rack) à une zone de patch, pour traverser une salle sans multiplier les multipaires, ou pour sécuriser un cheminement de câbles propre dans des environnements où l'espace et le temps de montage sont comptés.

Transmission, connectique et confort terrain

4 canaux analogiques sur câble réseau blindé

Le Catapult Mini TX transmet 4 canaux analogiques via un câble Cat.5 blindé (Cat.5/6). Cette philosophie permet de remplacer un faisceau de lignes par un seul câble, plus simple à dérouler, à attacher et à faire circuler dans les goulottes ou le long des structures. Vous conservez un chemin audio analogique lisible, particulièrement pratique quand vous souhaitez déporter des préamplis, des sorties de stagebox analogique, des liaisons de retours ou des signaux utilitaires.

Une connectique pensée pour la scène : EtherCon et XLR

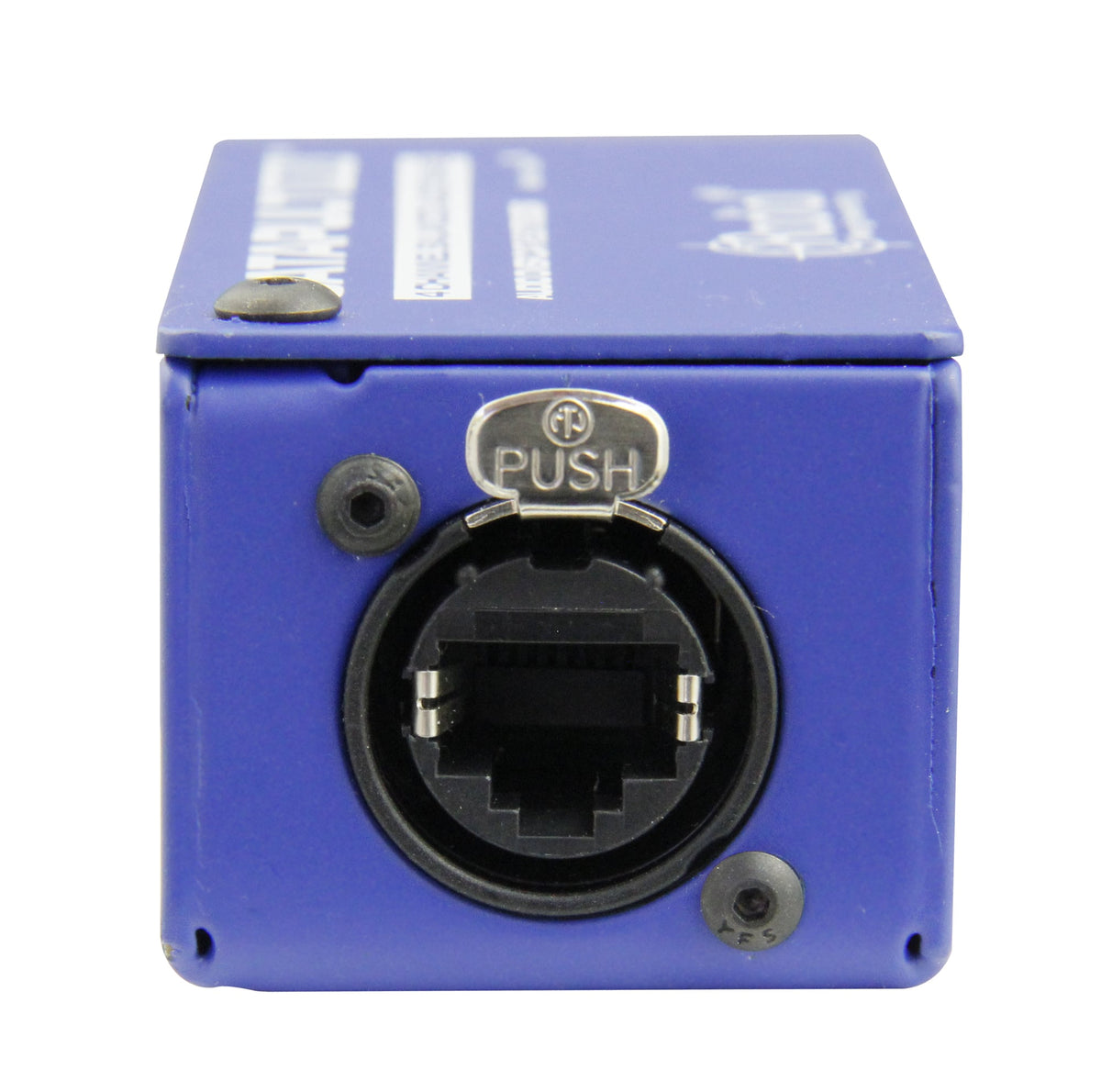

Le module dispose d'une entrée EtherCon pour sécuriser la connexion du câble réseau lors des manipulations et limiter les risques d'arrachement. Côté audio, les 4 XLR mâles offrent une interface directe avec les patchs standards (boîtiers de scène, splits, racks, consoles, périphériques), sans adaptateurs complexes. Résultat : un câblage plus rapide, et un repérage plus naturel pour toute équipe habituée aux liaisons XLR.

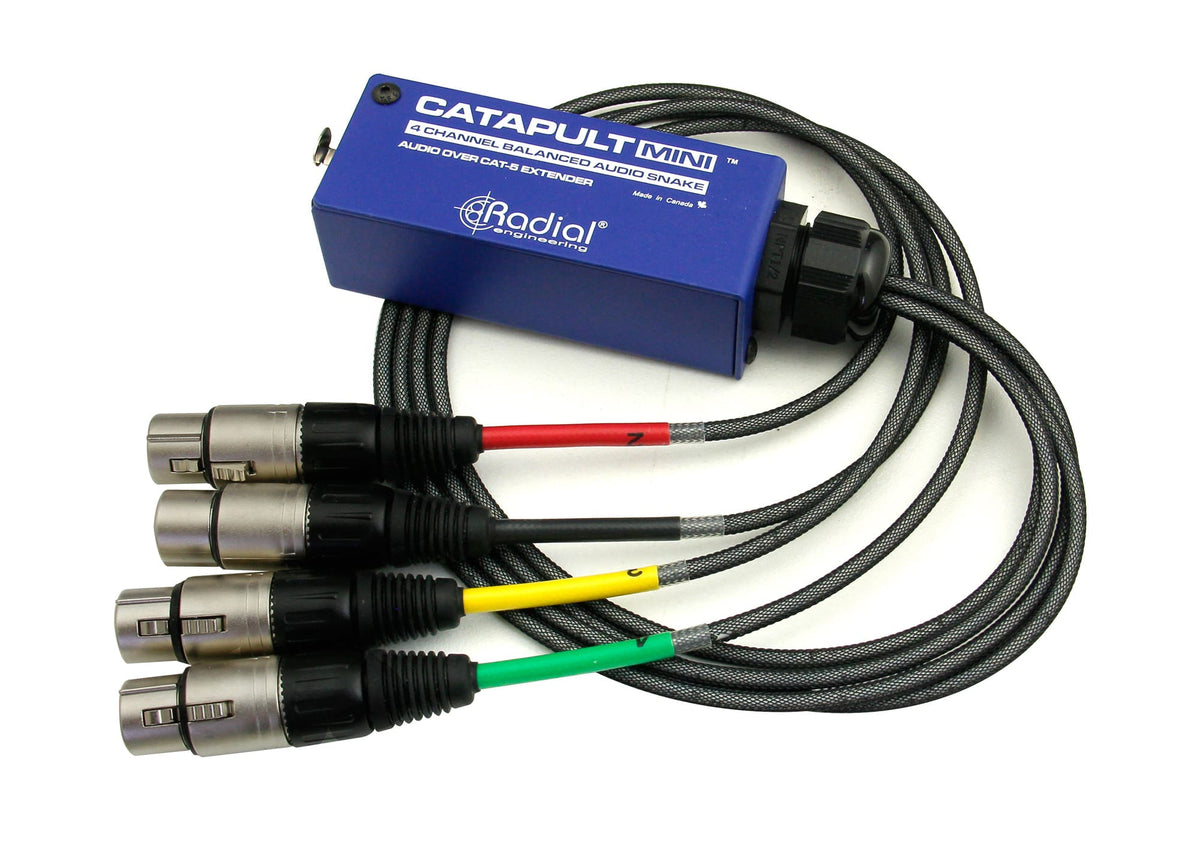

Épanouis protégés et identification immédiate

Sur le terrain, la fiabilité se joue aussi dans les détails. Les épanouis de 60 cm sont protégés par une gaine tressée extensible, utile pour limiter l'usure, les pincements et les accrochages lors des changements de plateau. Les étiquettes thermorétractables avec code couleur facilitent l'identification des canaux, ce qui réduit les erreurs de patch et accélère le line-check, notamment dans les configurations denses (plusieurs liaisons identiques, multi-racks, plateaux en rotation).

Caractéristiques techniques

Réponse en fréquences - min	7 Hz	Niveau d'entrée max (dBu)	35
Réponse en fréquences - max	20 kHz	THD	0,0005% @ 1 kHz
Catégorie	distributeur audio	Entrées	4 x XLR
Nombre canaux	4	Ports	EtherCon
Conversion numérique	non	Dimensions (mm)	107 x 34 x 41

Type	émetteur multipaire audio analogique	Connexion réseau	EtherCon
Nombre de canaux	4	Connexions audio	4 XLR mâles
Signaux pris en charge	niveau micro ou ligne	Épanouis	60 cm
Compatibilité	Catapult Mini RX et autres modules Catapult	Protection des épanouis	gaine tressée extensible
Support de transmission	câble réseau Cat.5 blindé	Identification	étiquettes thermorétractables avec code couleur
Compatibilité câble	Cat.5/6	Dimensions	107 x 34 x 41 mm
Portée	plusieurs dizaines de mètres
