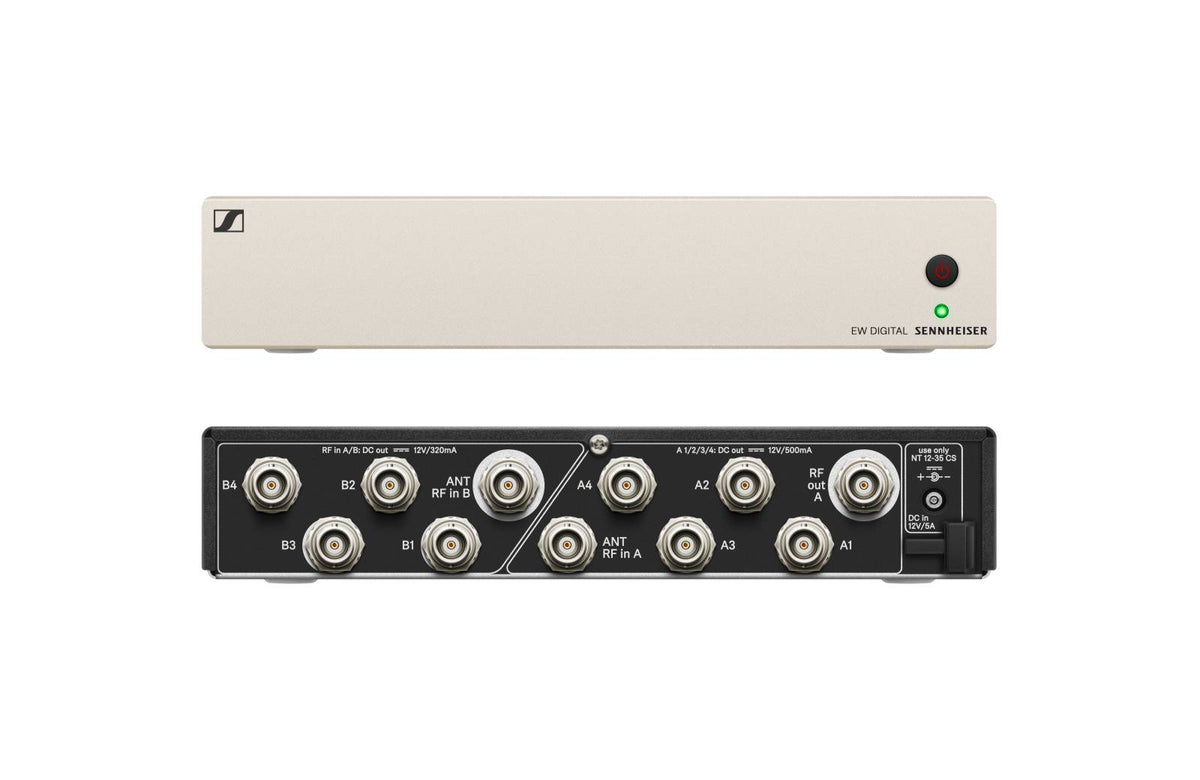

Sennheiser EW-d Asa (Q-R-S) (470 - 706 MHZ)

Un chaînon logique pour une installation " EW-D " propre et cohérente

Quand une configuration HF passe de " simple " à " multi-canaux ", l'organisation devient aussi importante que la performance radio. Ce splitter d'antennes actif double 1:4 a été conçu pour accompagner les récepteurs de la gamme " EW-D " et répondre à un besoin très concret : mutualiser une seule paire d'antennes pour plusieurs récepteurs, sans multiplier les éléments en façade ni compliquer la distribution RF.

Le résultat, c'est une implantation plus professionnelle, plus facile à maintenir et plus rapide à diagnostiquer. En tournée comme en installation fixe, vous gagnez en cohérence visuelle, en simplicité de câblage et en confort d'exploitation, tout en conservant une logique de chaîne RF claire (antennes, distribution, récepteurs).

Pour qui et pour quels usages ce splitter d'antenne UHF est-il fait ?

Ce produit s'adresse à toutes les structures qui utilisent plusieurs récepteurs " EW-D " : prestataires techniques, théâtres, salles de spectacle, lieux de culte, studios, établissements scolaires ou collectivités. Il est particulièrement pertinent dès que l'on cherche à réduire le nombre d'antennes visibles, à rationaliser un rack HF et à fiabiliser les montages répétitifs.

En pratique, il convient aussi bien aux racks mobiles (flight-cases) qu'aux baies fixes. Vous simplifiez l'installation lors des balances, vous accélérez les changements de plateau et vous obtenez un câblage plus propre, plus robuste et plus facile à documenter. C'est un vrai plus pour les équipes qui doivent déployer rapidement plusieurs canaux HF, tout en gardant une approche rigoureuse de la gestion des fréquences et de la distribution RF.

Fonctionnalités clés : stabilité RF, diversité et câblage simplifié

Distribution double 1:4 pensée pour les récepteurs en diversité

Avec deux entrées antenne et quatre sorties par voie, ce splitter permet d'alimenter jusqu'à 4 récepteurs en véritable diversité à partir d'une seule paire d'antennes. Vous obtenez une topologie RF plus rationnelle : moins de points de connexion dispersés, une organisation plus nette dans le rack, et une exploitation plus sereine lorsque le nombre de canaux augmente.

Alimentation CC centralisée : moins de blocs secteur, moins de risques

La distribution électrique CC intégrée est pensée pour les récepteurs " EW-D " compatibles : vous regroupez l'alimentation au même endroit que la distribution RF. Concrètement, cela permet de réduire le nombre d'alimentations individuelles, de limiter les multiprises et d'obtenir un rack plus fiable au quotidien. L'alimentation NT 12-35 CS fournie s'inscrit dans cette logique " un point d'alimentation, une installation propre ".

Large bande UHF et connectique BNC : intégration immédiate

Grâce à sa plage UHF 470-706 MHz, ce splitter s'adapte à de nombreux environnements radio. La connectique BNC reste un standard pratique en HF pro : verrouillage sûr, câbles faciles à trouver, repérage rapide. Et avec 8 câbles BNC inclus, vous disposez de l'essentiel pour raccorder proprement les entrées des récepteurs dès la mise en service, sans retarder l'installation.

Caractéristiques techniques

Type	splitter d'antennes actif (double 1:4)	Sorties vers récepteurs	8 x BNC (4 paires pour diversité)
Plage de fréquences	UHF 470-706 MHz	Distribution électrique	CC pour récepteurs " EW-D " compatibles
Fonctionnement	distribution d'une paire d'antennes vers jusqu'à 4 récepteurs en diversité	Alimentation externe fournie	NT 12-35 CS
Connectique RF	BNC	Systèmes	récepteurs de la gamme " EW-D "
Entrées antenne	2 x BNC
