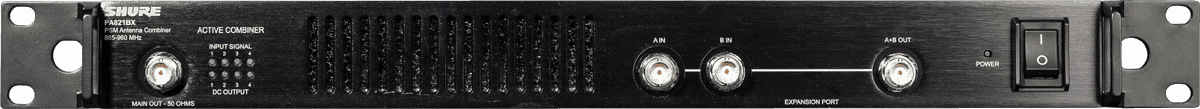

Shure PA821b

Un maillon " pro " au coeur d'un système RF Shure

Le Shure SSX PA821B s'adresse aux configurations RF exigeantes où l'objectif est clair : centraliser la distribution d'antenne et fiabiliser l'infrastructure. Conçu à l'origine pour les émetteurs PSM, il s'intègre naturellement dans un rack technique et aide à rationaliser les setups multi-émetteurs, en limitant la multiplication des antennes et du câblage. Son atout supplémentaire, le combineur passif 2 vers 1, facilite l'extension par cascade quand le nombre de canaux augmente.

Pour qui, et dans quels usages ?

Ce combineur d'antennes est idéal pour les ingénieurs retours, régisseurs, prestataires et intégrateurs qui gèrent des systèmes in-ear monitoring multi-utilisateurs. Il convient parfaitement aux scènes où la place est comptée, aux racks RF mobiles, et aux installations fixes nécessitant une architecture propre. Sa possibilité d'usage en réception micro, avec alimentation pour antennes actives, permet aussi d'envisager une approche plus flexible pour optimiser la couverture RF selon les zones à desservir.

Fonctionnalités clés : cascade, large bande et alimentation d'antennes actives

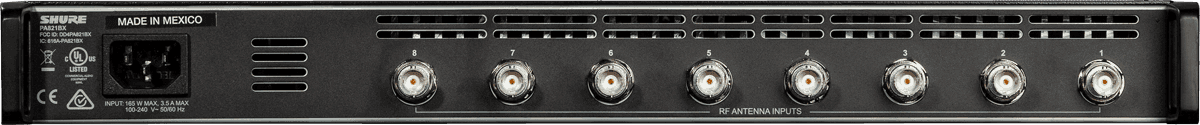

Combineur actif 8 entrées : centralisation et gestion RF

Avec ses 8 entrées, le PA821B permet de regrouper plusieurs émetteurs sur une infrastructure d'antenne cohérente, tout en conservant une approche large bande adaptée aux environnements de fréquences variés. La bande passante annoncée de 470 à 865 MHz le rend particulièrement pratique lorsque vous exploitez différents parcs de fréquences, ou lorsque vos configurations évoluent d'un lieu à l'autre.

Combineur passif intégré pour cascader deux unités

Le combineur passif 2 entrées / 1 sortie intégré est un vrai avantage dans un rack : il permet de cascader deux combineurs afin de réduire le nombre d'antennes d'émission nécessaires. Résultat : un câblage plus lisible, un gain de place, et une mise en oeuvre plus rapide lors des montages/démontages.

Mode réception micro et alimentation via DIP internes

Le PA821B peut également être employé comme combineur pour antennes de récepteur micro. Grâce à ses 10 interrupteurs DIP internes, vous pouvez activer l'alimentation pour des antennes actives, ce qui ouvre la porte à des déploiements plus larges et à une meilleure adaptation du système lorsque la scène, la régie et les zones de réception sont réparties.

Caractéristiques techniques

Catégorie	accessoire ear monitoring	Poids	4.8 kg
Type	combineur d'antennes	Dimensions (mm)	43 x 401 x 365

Format	rack 1U 19"	Puissance max. admissible	24 dBm - 250 mW
Poids (kg)	4,80 kg	Puissance max. admissible du combineur passif	33 dBm - 2 W
Bande passante RF	470 à 865 MHz	Type de connecteur	BNC
