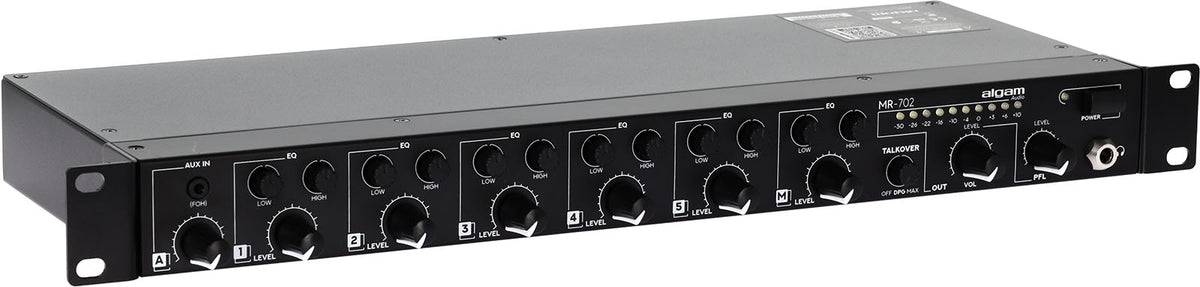

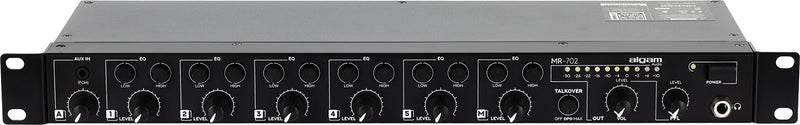

Algam Audio MR-702

Un mixeur 1U orienté installation : au coeur d'une diffusion claire et maîtrisée

Le MR-702 a été conçu comme un mixeur audio rackable destiné aux environnements où la fiabilité, la lisibilité des réglages et la gestion des priorités sont essentielles. Sa philosophie est simple : centraliser plusieurs sources (micros, lecteur, sortie de console, musique d'ambiance) dans un châssis 1U prêt à intégrer, tout en conservant un contrôle précis sur les niveaux et sur la hiérarchie des signaux. Dans une salle de conférence, un espace événementiel, un lieu de culte ou une installation corporate, il s'insère naturellement entre les sources et l'amplification pour assurer une diffusion constante et sécurisée.

À qui s'adresse le MR-702 : conférences, annonces et sonorisation d'événements

Le MR-702 s'adresse aux professionnels de l'audio et aux intégrateurs qui ont besoin d'un mixage fiable sans complexité superflue. Les canaux 1 à 5 permettent de gérer des microphones (intervenants, pupitres) ou des sources ligne (lecteurs, récepteurs HF, sorties auxiliaires), tandis que le canal A facilite la connexion d'une console de mixage ou d'une source symétrique dédiée. Le canal M, micro prioritaire, répond aux besoins typiques d'une installation où la parole doit rester intelligible : annonces, animation, modération, messages au public, sans devoir couper manuellement la musique.

Fonctionnalités clés : connectique polyvalente, priorités et contrôle en façade

Canaux 1 à 5 : micro ou ligne, avec réglages complets

Les canaux 1 à 5 proposent une approche très pratique pour l'installation : chacun dispose d'une entrée micro Jack 6.35mm TRS symétrique, commutable sur une entrée ligne RCA asymétrique. Cette double connectique permet d'adapter rapidement le MR-702 à la réalité du terrain (micros filaires, sorties de lecteurs, liaisons depuis un système existant). Chaque canal bénéficie d'un contrôle individuel du gain, d'un réglage de niveau et d'une égalisation 2 bandes pour ajuster la clarté et l'équilibre tonal selon la salle et les voix.

Canal A (FoH) : une entrée pensée pour la console et les sources symétriques

Le canal A a été imaginé pour accueillir une source " maître " comme une console de mixage (FoH) ou toute source symétrique. Il dispose de deux entrées Jack 6.35mm TRS symétriques à l'arrière, complétées par une entrée minijack 3,5 mm avec commutation automatique lorsqu'une source est branchée. Résultat : vous pouvez basculer facilement entre une liaison installée et une source ponctuelle (ordinateur, lecteur portable) sans manipulations complexes, tout en gardant un contrôle de niveau dédié.

Canal M : talkover paramétrable pour que la voix passe toujours

Le canal M (Micro Prioritaire) est l'outil idéal pour les annonces. Son talkover permet d'abaisser automatiquement le niveau des autres canaux lors d'une prise de parole, afin d'améliorer l'intelligibilité sans " couper " brutalement la diffusion. Le réglage d'atténuation et le seuil de déclenchement offrent une adaptation fine : une annonce discrète dans un restaurant n'exige pas la même profondeur d'atténuation qu'un message de sécurité lors d'un événement.

Entrée d'urgence et options avancées : une architecture orientée sécurité et contrôle

Le MR-702 intègre une entrée d'urgence (Emergency) au format Euroblock : à la détection d'un signal sur cette entrée, la sortie principale désactive toutes les autres sources pour diffuser prioritairement le message d'urgence. Une fonction particulièrement pertinente dans les installations où l'on doit garantir l'audibilité d'annonces prioritaires. Pour aller plus loin, certains réglages avancés sont accessibles via cavaliers sur le PCB, notamment l'activation de l'alimentation fantôme sur les canaux micro et la gestion de la mise en sourdine des micros lors d'un signal d'urgence.

Sorties, monitoring et limitation : un mix prêt à être diffusé

La sortie principale est disponible en Jack 6.35mm TRS symétrique et en Euroblock, avec un contrôle de volume général et un réglage de niveau maximal de sortie (limiteur). Une sortie enregistrement RCA permet de récupérer facilement le mix pour captation ou archivage. Pour le contrôle au casque, une sortie Jack 6.35mm avec niveau PFL est de la partie, accompagnée d'un indicateur 10 LEDs pour visualiser le niveau de la sortie principale (avant action éventuelle du limiteur). Enfin, un commutateur Mono permet de sommer la sortie principale en mono selon les contraintes de diffusion.

Caractéristiques techniques

Nombre canaux	7	Nombre préamplis micro	6
Alimentation fantôme	Oui	Enregistrement	rca
Rackable	Oui	Couleur	Noir
Unité rack	1	Poids	2.3 kg
Catégorie	mixeur	Dimensions (mm)	483 x 44,5 x 152

Canaux 1 à 5	entrée micro Jack 6.35mm TRS symétrique et entrée ligne RCA asymétrique commutables	Entrée d'urgence (Emergency) au format Euroblock	désactivation de la diffusion de toutes les sources par la sortie principale lors de la détection d'un signal sur cette entrée, et diffusion du message d'urgence
Contrôles canaux 1 à 5	gain, commutateur micro/ligne, niveau, égalisation 2-bandes	Output Mute	coupure de la sortie principale en court-circuitant les contacts
Canal A (FoH)	2 entrées Jack 6.35mm TRS symétriques et 1 entrée minijack 3,5 mm à commutation automatique au branchement d'une source	Réglages avancés via cavaliers sur le PCB	alimentation fantôme des micros des canaux 1 à 5
Contrôles canal A	niveau	Sorties principales	2 Jack 6.35mm TRS symétriques et un Eurobloc
Canal M (Micro Prioritaire)	entrée micro Jack 6.35mm TRS symétrique	Contrôles sorties principales	volume général, niveau maximal de sortie, commutateur Mono pour sommation de la sortie principale en mono
Contrôles canal M	gain, contrôle d'atténuation du talkover, seuil du talkover	Indicateur de niveau de la sortie principale (avant éventuellement action du limiteur)	10 LEDs
Talkover sur le canal M	abaisse automatiquement le niveau de la musique lors d'une annonce au micro
