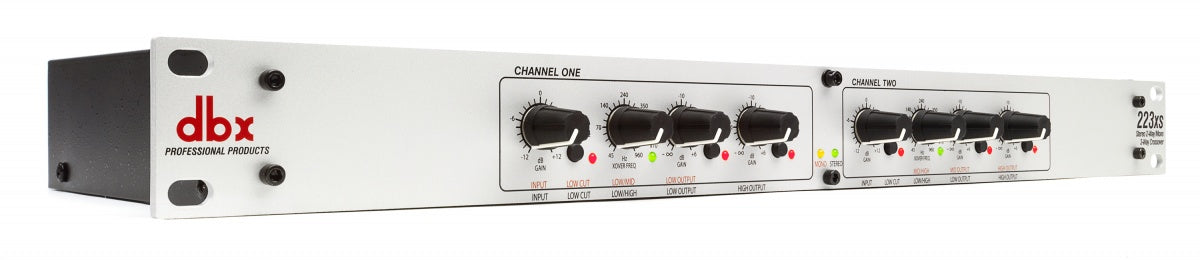

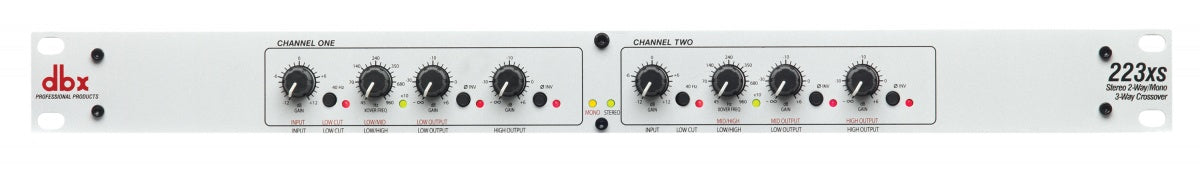

DBX 223XS

Un crossover rack 1U pensé pour la sonorisation moderne

Le 223xs est un filtre actif stéréo conçu pour répondre aux exigences d'un processeur de diffusion professionnel, tout en restant simple à intégrer dans un rack. Son format 1U en fait un choix naturel pour les installations fixes, les racks de tournée, les systèmes de sonorisation mobile et les configurations DJ/sono qui nécessitent une séparation fiable des bandes de fréquences. Le principe est clair : optimiser le comportement d'enceintes multi-voies en confiant à chaque haut-parleur la plage de fréquences qu'il reproduit le mieux, pour gagner en intelligibilité, en tenue en puissance et en propreté du grave.

Pour qui et pour quel usage ?

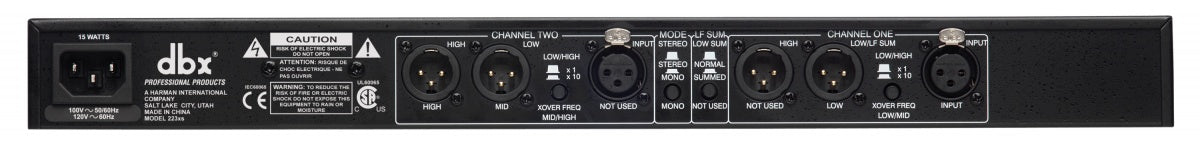

Ce filtre actif s'adresse aux utilisateurs qui veulent tirer le meilleur d'un système d'enceintes multi-voies : prestataires son, musiciens équipés d'une sono, DJs, salles de répétition, lieux de culte, bars-concerts ou petites scènes. En stéréo 2 voies, vous pouvez par exemple répartir le signal entre têtes (aigus/mediums) et subwoofers. En mono 3 voies, il devient possible de piloter séparément grave, medium et aigu, ce qui convient aux systèmes plus élaborés. Dans tous les cas, la connectique XLR symétrique facilite l'intégration dans une chaîne audio pro et limite les bruits parasites sur de longues liaisons.

Fonctionnalités clés : contrôle, précision et intégration facile

Filtres Linkwitz-Riley 24 dB par octave : séparation nette des voies

Le 223xs utilise des filtres Linkwitz-Riley à 24 dB par octave, une topologie reconnue en sonorisation pour obtenir une transition efficace entre les bandes, avec une sommation cohérente lorsque les voies sont correctement réglées. Résultat : un raccord plus propre, un grave mieux maîtrisé et une meilleure définition, particulièrement utile quand on pousse le système à niveau élevé.

Réglages par sortie : ajustez votre système au millimètre

Chaque voie dispose d'un contrôle de niveau individuel pour équilibrer votre système en fonction du rendement des enceintes, de la pièce, ou du placement. L'inversion de phase sur toutes les sorties apporte un outil simple et efficace pour corriger des problèmes d'addition/soustraction acoustique (notamment au raccord sub/têtes), ou pour s'adapter à certains câblages et traitements en amont.

Passe-haut 40 Hz et sommation des basses : un subwoofer plus simple à alimenter

Le filtre passe-haut (coupe bas) 40 Hz permet de limiter l'excursion inutile dans l'infra et de protéger votre diffusion des fréquences trop basses pour certaines configurations. Le circuit de sommation BF propose une sortie grave en mono dédiée, pratique pour un caisson de basses : vous rassemblez l'énergie du grave sans multiplier les traitements, tout en conservant une architecture claire et efficace.

Caractéristiques techniques
