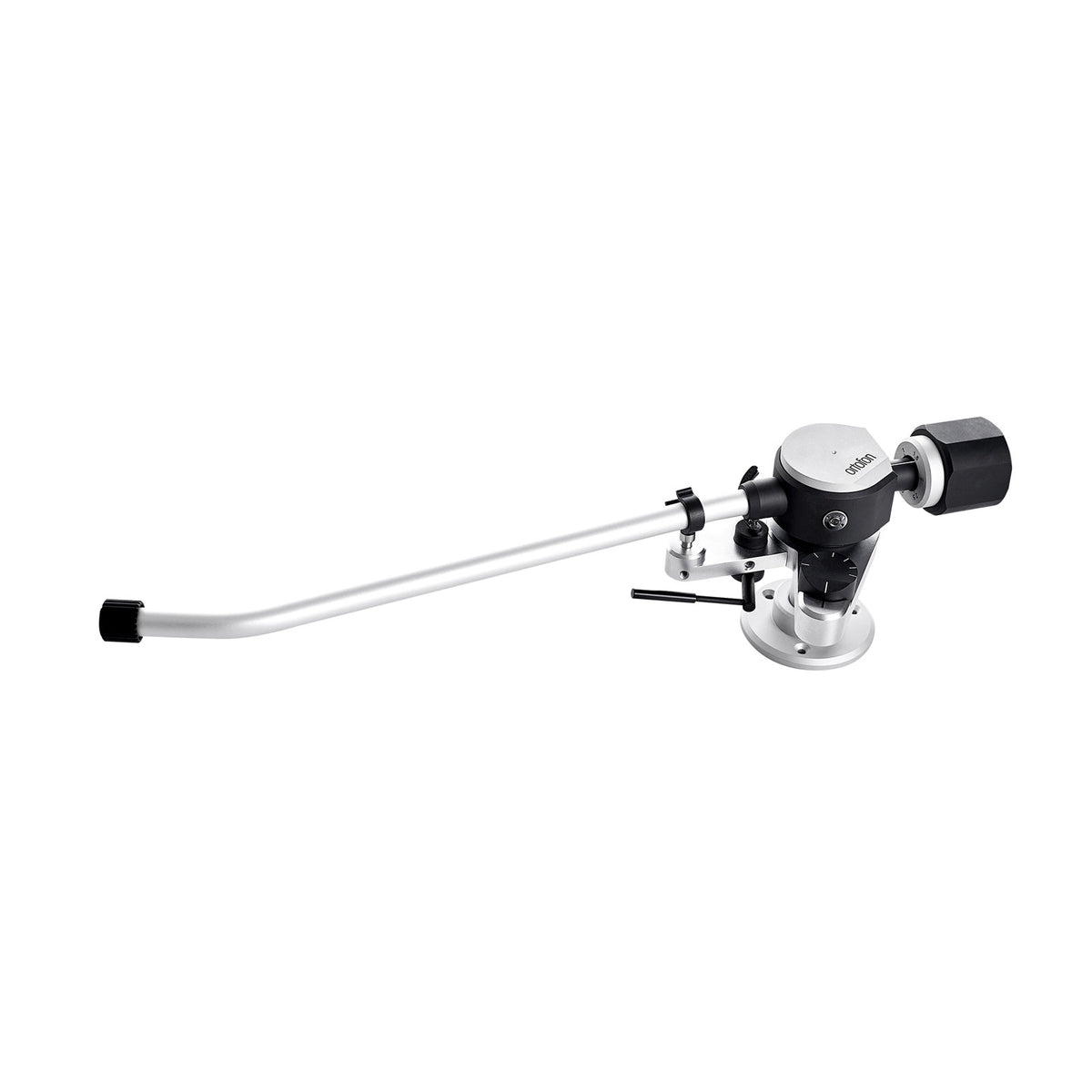

Ortofon Hifi Hifi AS-309r 12inch Reference Tonearm
Estimated Shipping Widget will be displayed here!
Impossible de charger la disponibilité du ramassage
Points clés
Points clés
Informations Fabricant
Ortofon Hifi
https://www.ortofon.com
support@ortofon.dk
------------------------
Responsable sécurité :
SOGETRONIC
Mail :
Adresse :
Un bras de lecture pensé pour une intégration précise sur platine vinyle
Avec ses cotes chiffrées (distance de montage, longueur efficace, surplomb et angle de décalage), ce bras de lecture s'inscrit dans une approche " installation au millimetre " : on ne parle pas d'un simple remplacement, mais d'un composant qui se règle et s'aligne pour tirer le meilleur d'une cellule. L'objectif est clair : obtenir une géométrie cohérente entre pivot, plateau et pointe de lecture, afin de sécuriser le suivi de sillon et la stabilité de lecture.
En l'absence d'indication de gamme ou de fabricant, ces spécifications restent l'élément central pour positionner le produit : il s'adresse avant tout à ceux qui veulent maîtriser l'implantation et les réglages, plutôt que de se limiter à un montage " plug and play ".
Pour qui, et dans quels usages ce bras de lecture fait la différence
Ce bras de lecture conviendra particulièrement aux utilisateurs de platines vinyles qui cherchent à optimiser leur cellule, que ce soit en ecoute Hi-Fi, en home studio ou dans un contexte d'archivage et de numérisation où la régularité mécanique est essentielle. Les possibilités de réglage en hauteur (59 à 79 mm) et la plage de distance liée au plateau (20 à 48 mm) aident à adapter l'ensemble à différents châssis et hauteurs de montage.
Il vise aussi les passionnés qui aiment affiner leur configuration : choix de cellule, réglage d'alignement, équilibrage via contrepoids et contrôle des contraintes mécaniques. La masse efficace annoncée (11 g) donne un repère utile pour réfléchir au comportement global bras + cellule, et viser un ensemble homogène.
Fonctionnalités et nouveautés
Ce bras met l'accent sur des paramètres concrets de lecture : distance de montage (331 mm), longueur efficace (323,5 mm), surplomb (12,5 mm) et angle de décalage (16,75 degres). Ces données servent de base à l'alignement de la cellule, et permettent de construire un réglage reproductible lorsque l'on change de coque ou de cellule.
Les réglages de hauteur (59 à 79 mm au-dessus de la surface de montage) et l'intervalle surface de montage / sommet du plateau (20 à 48 mm) apportent de la marge pour adapter la position du bras au couple platine + cellule. Côté équilibrage, deux masses de bras (680 g en standard, 730 g en lourd) et un jeu radial de contrepoids distinct (85 mm ou 93 mm selon le poids) indiquent une conception pensée pour accepter des cellules de masses différentes, en gardant un réglage stable au pivot (diametre d'arbre du bras : 18 mm).
Caractéristiques techniques
| Catégorie | Entretien Platines Vinyles |
| Distance de montage | 331 mm |
| Longueur efficace | 323,5 mm |
| Surplomb | 12,5 mm |
| Angle de decalage | 16,75 degres |
| Diametre de l'arbre du bras | 18 mm |
| Hauteur au-dessus de la surface de montage | 59 a 79 mm |
| Distance de la surface de montage au sommet du plateau | 20 a 48 mm |
| Poids de la cartouche | 18 a 26 g (avec coque) |
| Poids du bras de lecture | 680 g / 730 g (poids standard / poids lourd) |
| Jeu radial du contrepoids | 85 mm pour poids standard ; 93 mm pour les poids lourds (mesure a partir du point de pivotement) |
| Masse efficace du bras | 11 g |
Questions fréquentes
Quelles sont les dimensions de montage du bras Ortofon Hifi AS-309r ?
La distance de montage requise est de 331 mm, pour une longueur efficace de 323,5 mm. Le surplomb est fixé à 12,5 mm et l’angle de décalage à 16,75 degrés.
Quelle cellule peut être montée sur ce bras 12 pouces ?
La plage de poids annoncée pour la cartouche, coque comprise, s’étend de 18 à 26 g. La masse efficace du bras est de 11 g, un repère utile pour constituer un ensemble bras-cellule cohérent.
Le réglage en hauteur est-il possible ?
Le bras propose une hauteur réglable de 59 à 79 mm au-dessus de la surface de montage. La distance entre cette surface et le sommet du plateau peut être comprise entre 20 et 48 mm. Ces cotes permettent d’adapter l’implantation à la platine et à la hauteur de cellule.
Quels contrepoids sont prévus avec ce bras de lecture ?
Deux configurations sont indiquées : un poids standard de 680 g et un poids lourd de 730 g. Le jeu radial du contrepoids est de 85 mm avec le poids standard, ou de 93 mm avec le poids lourd, depuis le point de pivotement.
Quel diamètre de perçage faut-il prévoir pour installer ce bras ?
L’arbre du bras présente un diamètre de 18 mm, dimension à prendre en compte pour la préparation du montage sur le châssis de la platine.
